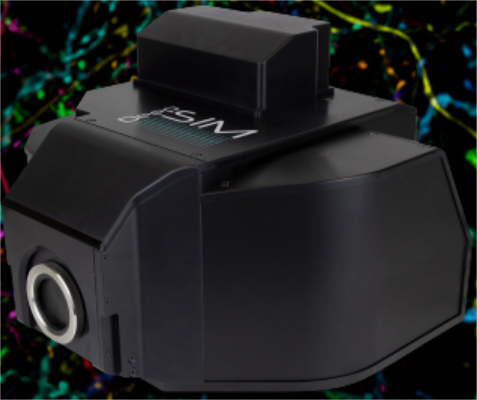

DeepSIM超高分辨显微镜
DeepSIM 是一款基于晶格多点结构光学的超分辨率模块，可以与带有摄像头端口的正置和倒置显微镜兼容， 具有高普及性和高稳定性。既可集成为独立仪器，亦可与 X-Light V3 转盘式装置结合使用，从而确保从宽场到共聚 焦以及从共聚焦到超分辨率的无缝演变。DeepSIM 结构 光由微透镜阵列产生，能够实现最佳光通量、均匀光强和 最佳离焦光反射。与其他基于条纹图案的 SIM 方法相比，DeepSIM 能够确保深度采集的高对比度，大 幅提升图像采集速度和稳健细化，最终确保获得最佳光学切片。
多种成像模式与全波谱 激发的强强联合
DeepSIM 可以激发 400~750nm 的 全波长光谱，以兼容更多的荧 光基团，提供灵活的无 光谱重叠多通道成像。 DeepSIM 设计用于处理 厚度与共聚焦显微镜相 当的样品，对于非透明化提供超过 50 µm Z 深度的超分辨率数据。这意味着可以使用常规制备方案从样 品中获得更有意义的数据。对于透明化样品可采集超过 130μm 深度的数据。
DeepSIM：生物应用

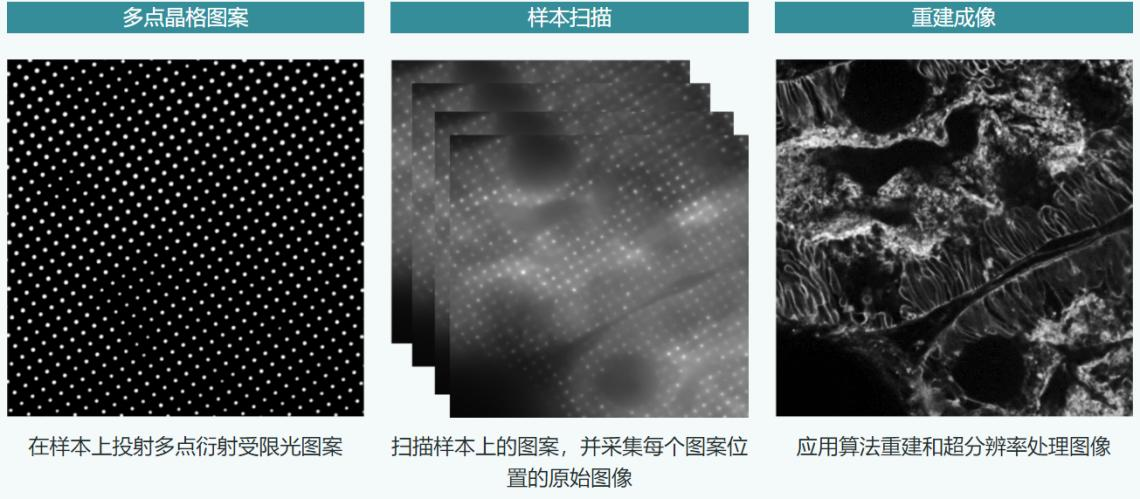

超分辨率显微镜可以以前所未有的精细程度来可视化亚细胞组织，但也给生物学家带来了选择最适合其特殊研究问题方法的挑战。 由于采集速度慢，超分辨率商业解决方案目前仅限于一小部分可能的应用， 并且穿透深度不足会影响整个成像结果。 此外，需要光转换荧光团的超分辨率方法需要专门的样本制备。 因此，为满足广泛应用，DeepSIM 系统配备了三个结构光掩模，这些掩模是通过优化微透镜阵列产生特 定的 2D 晶格多点图案。这三个掩模共用相同的微透镜直径，但光点之间的间距不同。三个 DeepSIM 掩 模的横向和轴向分辨率恒定不变。

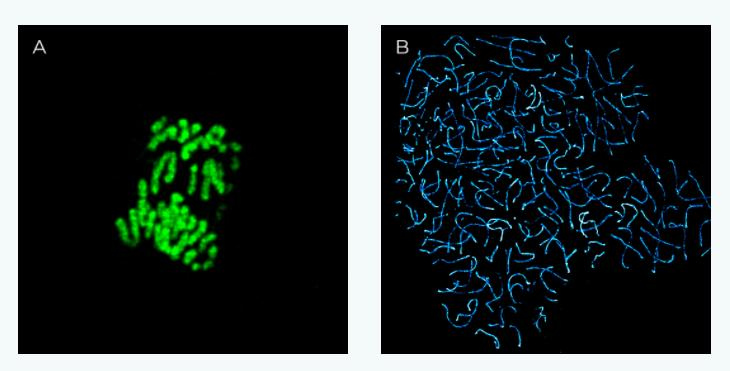

A）用 SPY 505-DNA 探针 (Spirochrome)， 60 倍油物镜染色的 HeLa 分裂细胞的 12 小时延时成像。 图像是使用“高通量” DeepSIM 掩模获得。
B) 复合体蛋白 3 (SYCP3) 的染色体铺展， 使用 100 倍油物镜和“高通量”掩模。

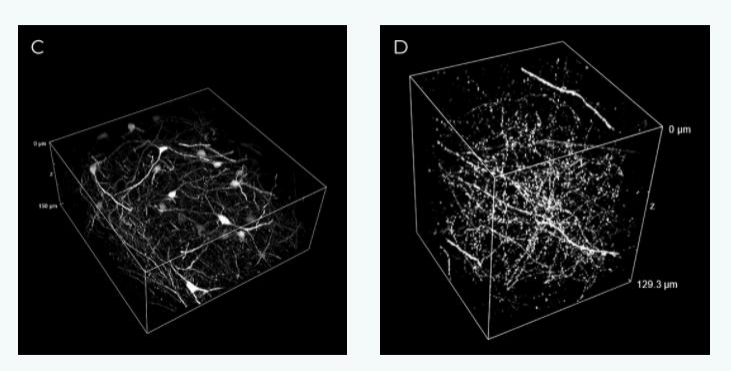

C) 具有 GFP 表达神经元的透明小鼠脑切片 （150 μm 采集厚度），使用 20 倍物镜和“标 准”掩模。
D) 具有 GFP 表达神经元的小鼠脑切片 （130 μm 采集厚度）60 倍油镜。图像是使 用“深度成像”掩模获得。
DeepSIM 依赖于 2D 晶格多点 SIM 技术，XY 分辨率可达 100 nm，Z 分辨率可达 300 nm（100 倍 1.45 NA 平面复消色差物镜）。 三个专用微透镜掩模以及与低倍镜和高倍镜的兼容性使 DeepSIM 的应 用扩展至各种生物样本，从细胞单层到 3D 细胞培养物以及厚度超过 100 m 的透明组织，其 Z 深度穿透 与共聚焦显微镜相当。 DeepSIM 的光强度具有高光子效率，且时间分辨率超过 10 fps，因此非常适合在 405-750 nm 激发光谱范围内使用多种颜色和传统荧光团进行活细胞成像。
